Model głowy skrzypiec
Antonio Stradivari Cremona · 1685
Skrzypce „Polonia" powstały w 1685 roku, w okresie Amatisé, poprzedzającym dojrzały okres twórczości Antonio Stradivariego. Instrument jest obecnie jedynymi skrzypcami przypisywanymi Stradivariemu znajdującymi się na stałe w Polsce. Model głowy opracowano na podstawie danych przemysłowej tomografii komputerowej pozyskanych w ramach projektu Polonia.
Model cyfrowy i analiza zgodności
Odchyłka [mm]
brak pomiaru
Suwak nakłada na model mapę odchyłek: 0 % — model neutralny, 100 % — pełna mapa.
Lewy przycisk: obrót · prawy: przesunięcie · kółko: zbliżenie
Analiza zgodności geometrycznej
Porównanie powierzchni modelu fizycznego z geometrią źródłową pozwala określić wielkość i rozkład odchyłek powstałych w procesie wykonania modelu.
- Średnia odchyłka
- +0,035 mm
- Mediana odchyłek
- +0,038 mm
- Powierzchnia w ±0,01 mm
- 9,6 %
- Powierzchnia w ±0,05 mm
- 48,1 %
- Powierzchnia w ±0,10 mm
- 81,2 %
- Powierzchnia w ±0,20 mm
- 95,6 %
- Powierzchnia z pomiarem
- 95,7 %
odchyłka [mm]
Poza zakresem wykresu ±0,20 mm: 4,43 % analizowanej powierzchni.
Rozkład odchyłek — dane
| Od [mm] | Do [mm] | Udział |
|---|---|---|
| −0,200 | −0,175 | 0,40 % |
| −0,175 | −0,150 | 0,44 % |
| −0,150 | −0,125 | 0,77 % |
| −0,125 | −0,100 | 1,68 % |
| −0,100 | −0,075 | 2,53 % |
| −0,075 | −0,050 | 3,48 % |
| −0,050 | −0,025 | 6,03 % |
| −0,025 | +0,000 | 9,58 % |
| +0,000 | +0,025 | 14,61 % |
| +0,025 | +0,050 | 17,85 % |
| +0,050 | +0,075 | 16,64 % |
| +0,075 | +0,100 | 10,52 % |
| +0,100 | +0,125 | 5,49 % |
| +0,125 | +0,150 | 2,82 % |
| +0,150 | +0,175 | 1,56 % |
| +0,175 | +0,200 | 1,17 % |
Interpretacja odchyłek
Wartość dodatnia oznacza, że powierzchnia modelu fizycznego znajduje się na zewnątrz względem geometrii źródłowej, czyli występuje lokalny nadmiar materiału. Wartość ujemna oznacza powierzchnię położoną poniżej geometrii odniesienia, czyli lokalny ubytek.
Wartości procentowe odnoszą się wyłącznie do powierzchni, dla której możliwe było jednoznaczne wyznaczenie odpowiadającego punktu na modelu źródłowym. Obszary bez wiarygodnego odpowiednika są wyłączone z obliczeń.
Metoda analizy
Analizę wykonano na podstawie dwóch zestawów danych powierzchniowych: geometrii źródłowej wyodrębnionej z tomografii instrumentu oraz powierzchni modelu fizycznego uzyskanej podczas jego kontrolnego skanowania. Oba modele porównano we wspólnym układzie współrzędnych przygotowanym w VGSTUDIO MAX. Dla analizowanej powierzchni wyznaczono lokalne odległości względem geometrii źródłowej, a następnie określono ich rozkład oraz udział powierzchni mieszczącej się w przyjętych zakresach tolerancji.
Przykładowe rzuty analizy
Wybrane wizualizacje porównania geometrycznego wykonane w VGSTUDIO MAX podczas analizy laboratoryjnej.

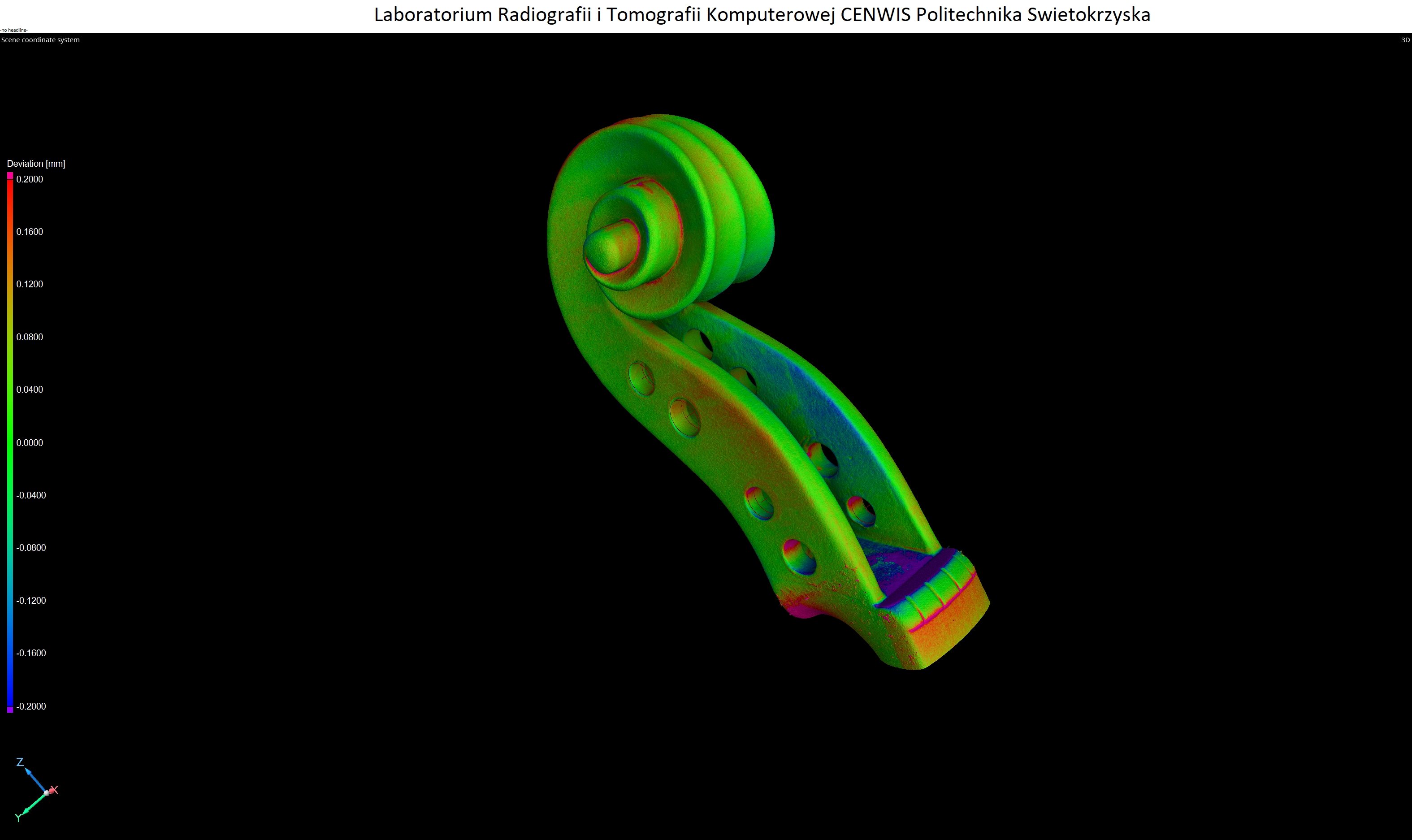

Mapa odchyłek · zakres ±0,20 mm

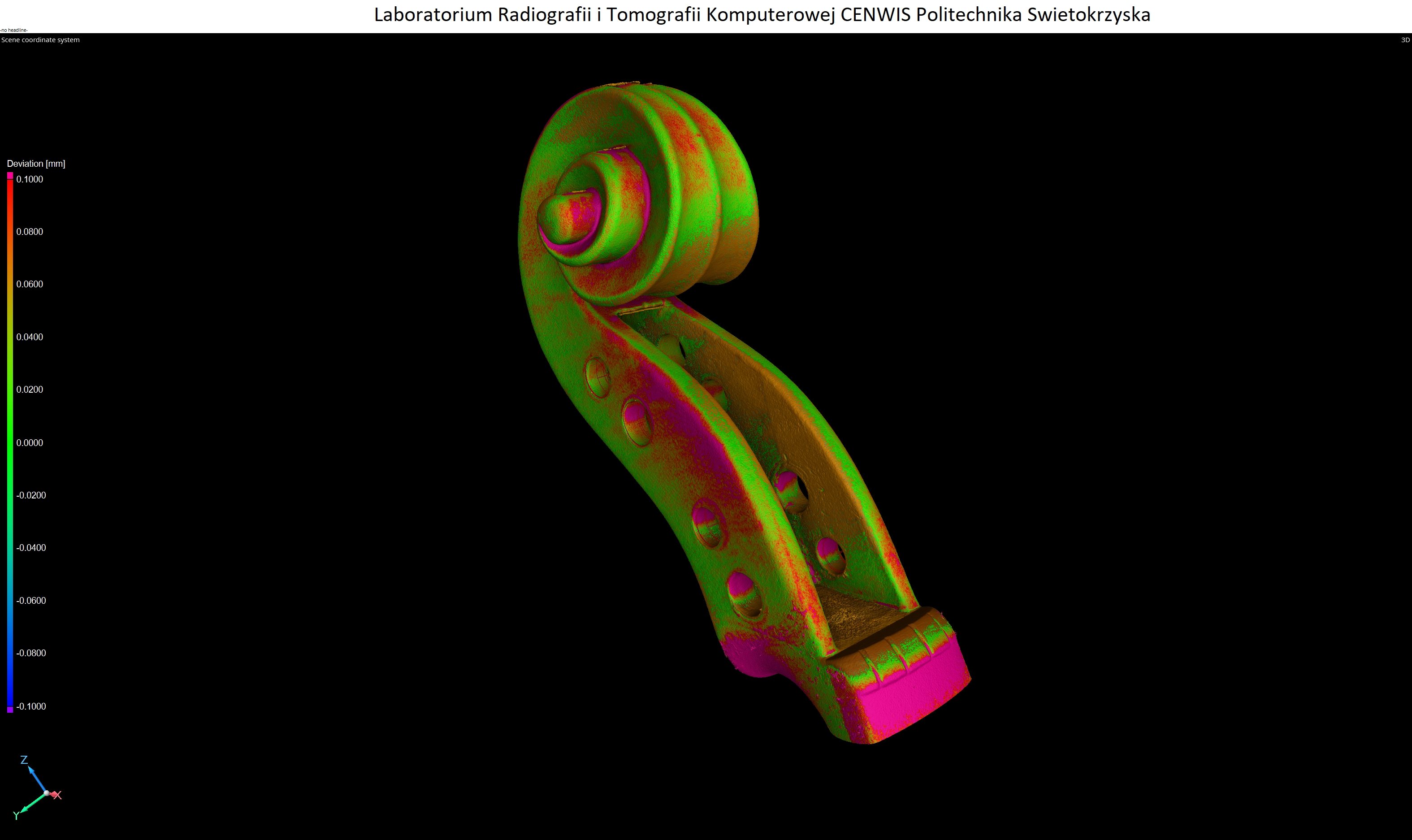

Mapa odchyłek · zakres ±0,10 mm

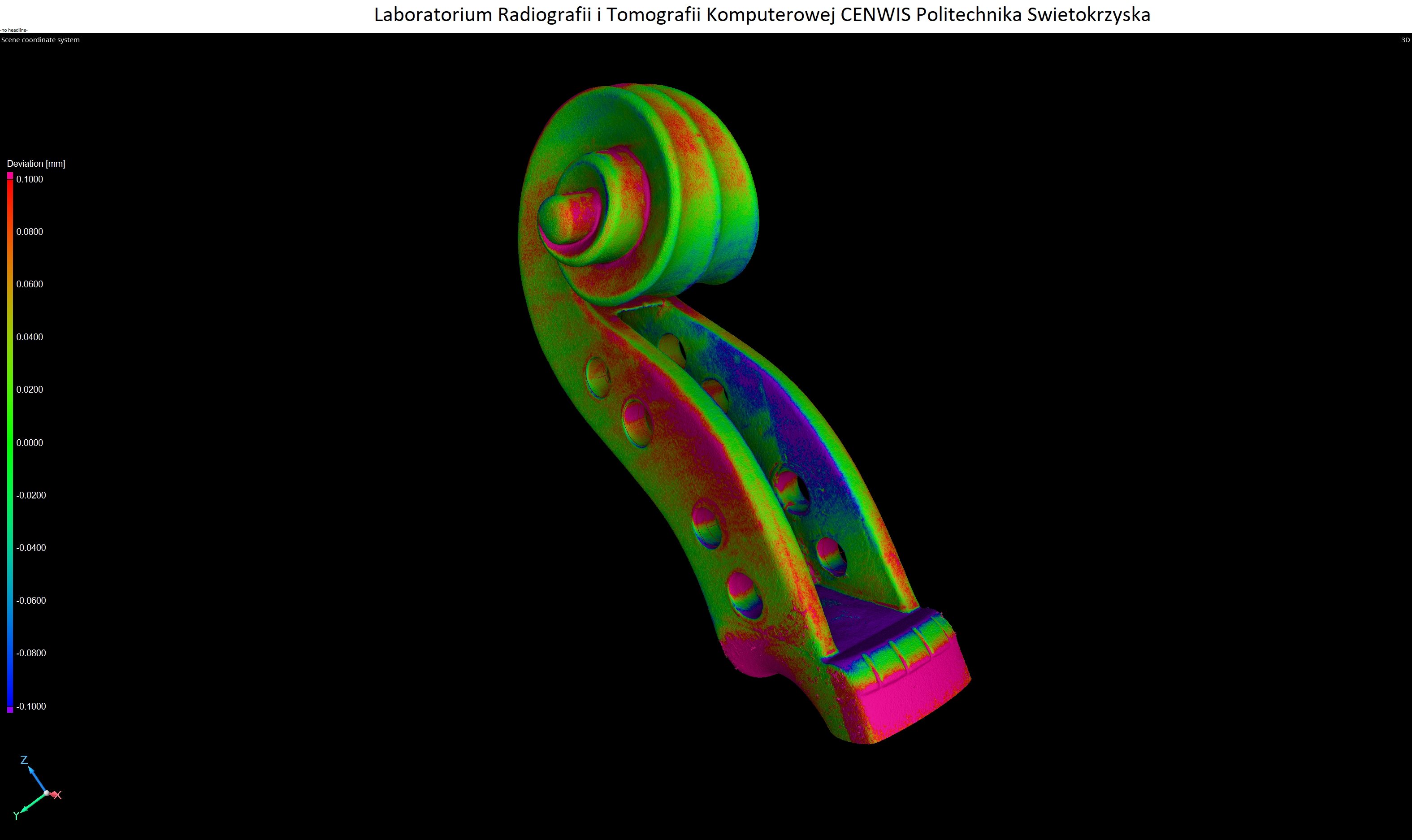

Mapa odchyłek · zakres ±0,10 mm
