Model głowy skrzypiec
Marcin Groblicz Kraków · XVII wiek
Model opracowano na podstawie głowy instrumentu przypisywanego Marcinowi Grobliczowi, reprezentującego krakowską tradycję lutniczą XVII wieku. Instrument został udostępniony do badań tomograficznych, umożliwiając cyfrową dokumentację charakterystycznej rzeźbiarskiej formy głowy oraz jej zachowanie w postaci modelu referencyjnego.
Model cyfrowy i analiza zgodności
Odchyłka [mm]
brak pomiaru
Suwak nakłada na model mapę odchyłek: 0 % — model neutralny, 100 % — pełna mapa.
Lewy przycisk: obrót · prawy: przesunięcie · kółko: zbliżenie
Analiza zgodności geometrycznej
Porównanie powierzchni modelu fizycznego z geometrią źródłową pozwala określić wielkość i rozkład odchyłek powstałych w procesie wykonania modelu.
- Średnia odchyłka
- +0,013 mm
- Mediana odchyłek
- +0,003 mm
- Powierzchnia w ±0,01 mm
- 11,3 %
- Powierzchnia w ±0,05 mm
- 51,0 %
- Powierzchnia w ±0,10 mm
- 75,3 %
- Powierzchnia w ±0,20 mm
- 93,8 %
- Powierzchnia z pomiarem
- 93,4 %
odchyłka [mm]
Poza zakresem wykresu ±0,20 mm: 6,23 % analizowanej powierzchni.
Rozkład odchyłek — dane
| Od [mm] | Do [mm] | Udział |
|---|---|---|
| −0,200 | −0,175 | 0,91 % |
| −0,175 | −0,150 | 1,13 % |
| −0,150 | −0,125 | 1,68 % |
| −0,125 | −0,100 | 2,60 % |
| −0,100 | −0,075 | 3,96 % |
| −0,075 | −0,050 | 7,64 % |
| −0,050 | −0,025 | 13,32 % |
| −0,025 | +0,000 | 14,93 % |
| +0,000 | +0,025 | 12,77 % |
| +0,025 | +0,050 | 9,98 % |
| +0,050 | +0,075 | 7,32 % |
| +0,075 | +0,100 | 5,38 % |
| +0,100 | +0,125 | 3,78 % |
| +0,125 | +0,150 | 2,97 % |
| +0,150 | +0,175 | 2,99 % |
| +0,175 | +0,200 | 2,40 % |
Interpretacja odchyłek
Wartość dodatnia oznacza, że powierzchnia modelu fizycznego znajduje się na zewnątrz względem geometrii źródłowej, czyli występuje lokalny nadmiar materiału. Wartość ujemna oznacza powierzchnię położoną poniżej geometrii odniesienia, czyli lokalny ubytek.
Wartości procentowe odnoszą się wyłącznie do powierzchni, dla której możliwe było jednoznaczne wyznaczenie odpowiadającego punktu na modelu źródłowym. Obszary bez wiarygodnego odpowiednika są wyłączone z obliczeń.
Metoda analizy
Analizę wykonano na podstawie dwóch zestawów danych powierzchniowych: geometrii źródłowej wyodrębnionej z tomografii instrumentu oraz powierzchni modelu fizycznego uzyskanej podczas jego kontrolnego skanowania. Oba modele porównano we wspólnym układzie współrzędnych przygotowanym w VGSTUDIO MAX. Dla analizowanej powierzchni wyznaczono lokalne odległości względem geometrii źródłowej, a następnie określono ich rozkład oraz udział powierzchni mieszczącej się w przyjętych zakresach tolerancji.
Przykładowe rzuty analizy

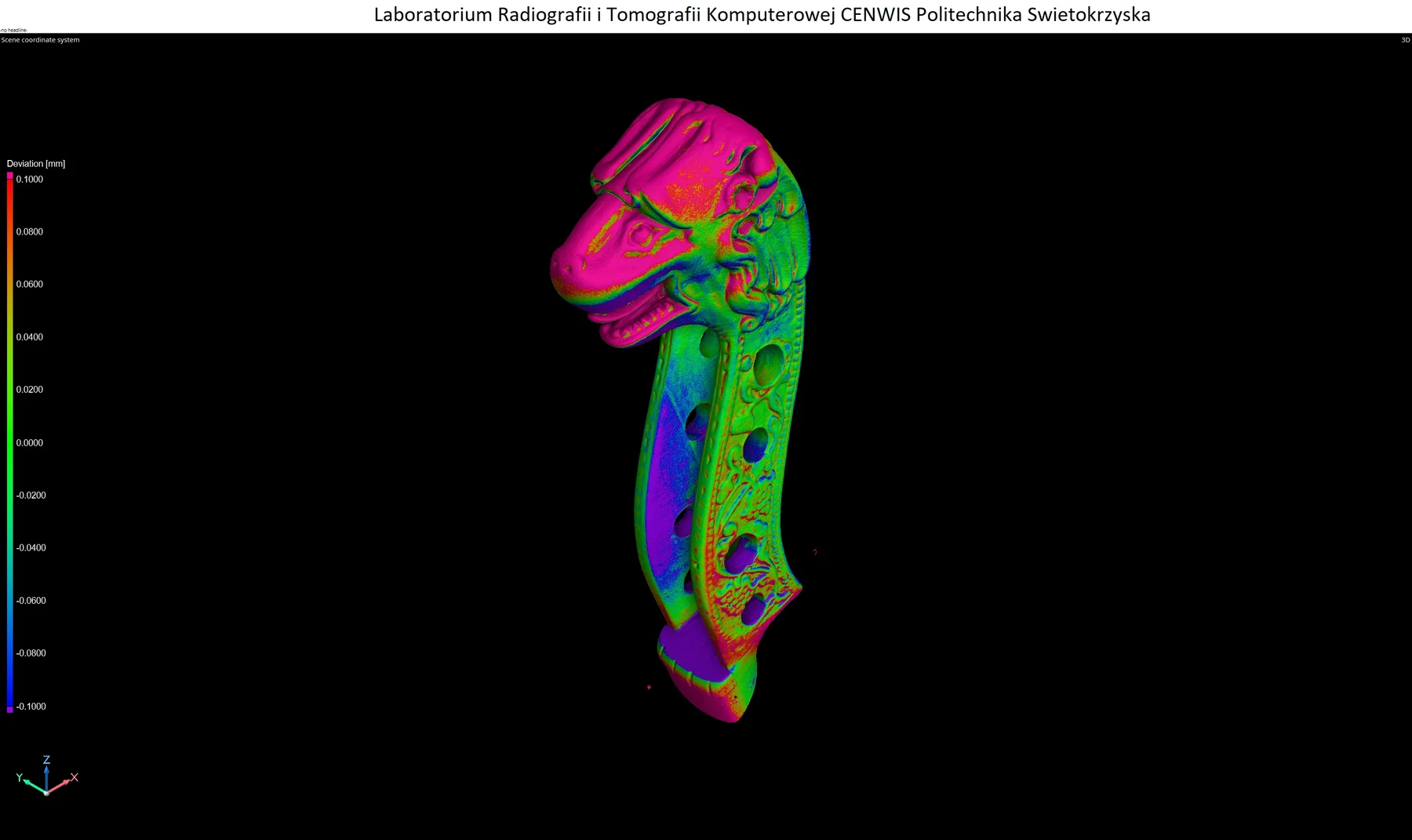

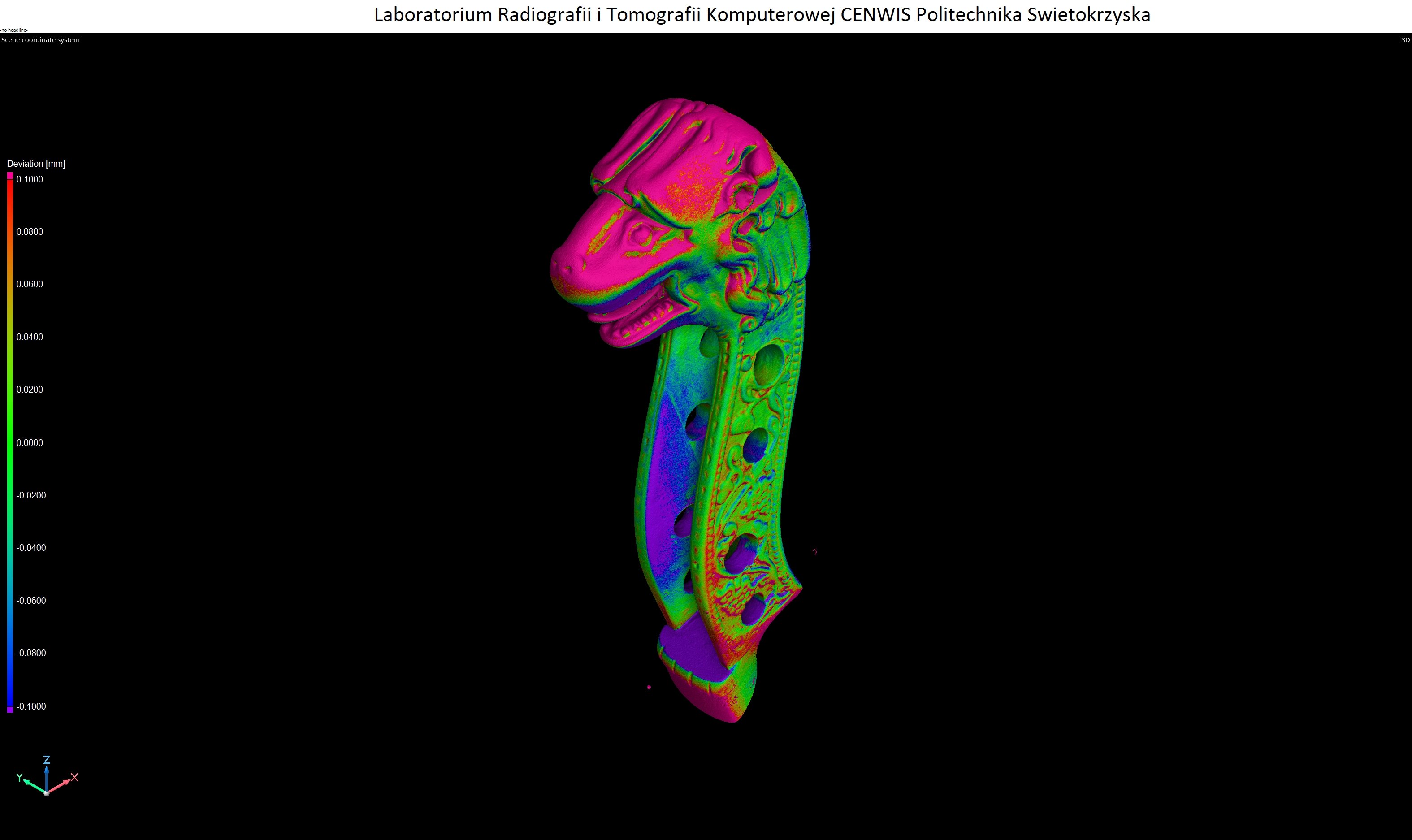

Wybrane wizualizacje porównania geometrycznego wykonane w VGSTUDIO MAX podczas analizy laboratoryjnej.

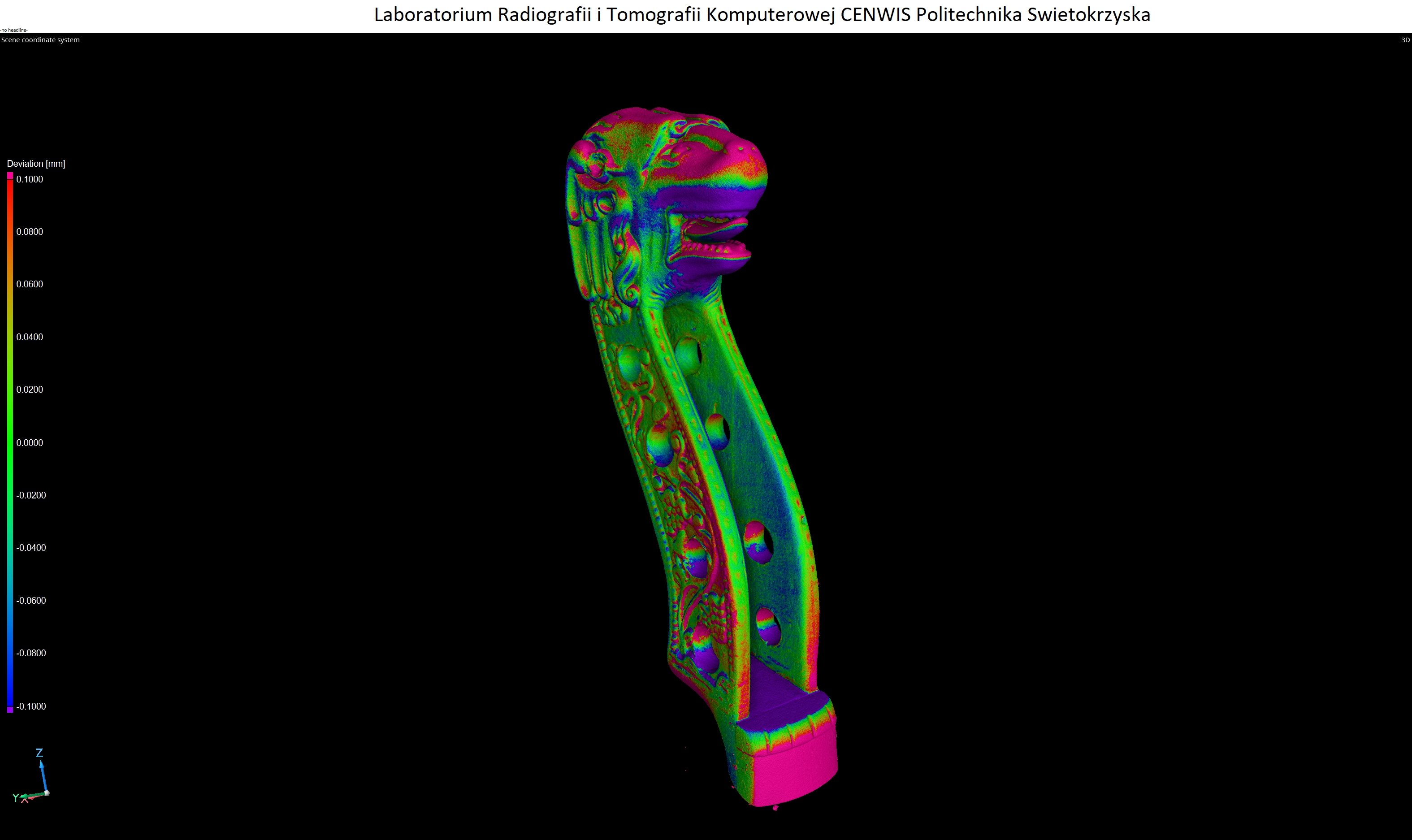

Mapa odchyłek · zakres ±0,10 mm

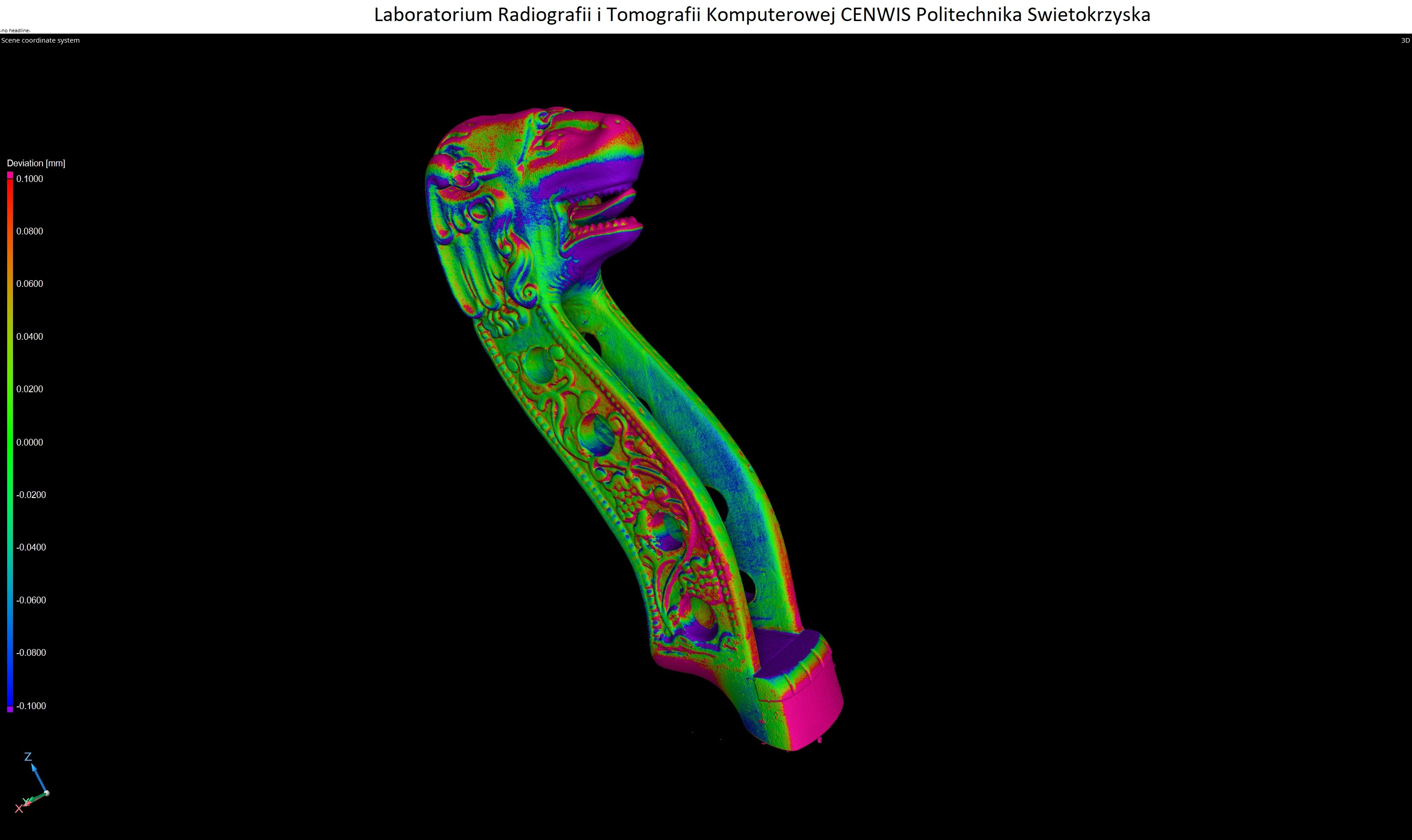

Mapa odchyłek · zakres ±0,10 mm
Mapa odchyłek · zakres ±0,10 mm
